Nextcloud: Redis-Cluster mit Redis-Sentinel und Keepalived (failover ip)

Diese Anleitung beschreibt die Installation eines Redis-Clusters (redis-sentinel) und die Verwendung einer Failover-IP (Keepalived). Dazu haben wir eine Laborumgebung wie folgt aufgebaut:

• Laborumgebung
• Installation
• Konfiguration Redis-Server
• Konfiguration Redis-Sentinel
• Cluster-Checks
• Konfiguration Keepalived
• Redis-Replikationsüberprüfung

---

Laborumgebung

• IP/Keepalived: 192.168.0.120
• Nextcloud: 192.168.0.130
• Redis-Node #1: 192.168.0.131
• Redis-Node #2: 192.168.0.132
• Redis-Node #3: 192.168.0.133

Software-Installation

Installieren Sie die notwendigen Softwarepakete auf allen drei Redis-Nodes:

apt install -y lsb-release curl gpg keepalived

curl -fsSL https://packages.redis.io/gpg |  gpg --dearmor -o /usr/share/keyrings/redis-archive-keyring.gpg
chmod 644 /usr/share/keyrings/redis-archive-keyring.gpg
echo "deb [signed-by=/usr/share/keyrings/redis-archive-keyring.gpg] https://packages.redis.io/deb $(lsb_release -cs) main" | tee /etc/apt/sources.list.d/redis.list

apt update
apt install -y redis-server redis-sentinel redis-tools --allow-change-held-packages

cp /etc/redis/redis.conf /etc/redis/redis.conf.bak
cp /etc/redis/sentinel.conf /etc/redis/sentinel.conf.bak
cp /etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.bak

systemctl stop redis-server.service redis-sentinel.service

Redis-Server Konfiguration

Auf allen drei Redis-Nodes wird die Redis-Konfiguration wie folgt angepasst:

nano /etc/redis/redis.conf

[…]
bind 0.0.0.0
[…]
protected-mode no
[…]
dir /var/lib/redis
save 900 1
save 300 10
save 60 10000
[…]
appendonly yes
appendfilename "appendonly.aof"
appendfsync everysec
[…]
maxmemory 4292967296
[…]
replica-read-only yes
repl-diskless-sync no
[…]

Auf den beiden Redis Nodes 2 und 3 wird zudem noch folgende Zeile eingefügt:

replicaof 192.168.0.131 6379

Redis-Sentinel Konfiguration

Passen Sie nun die Redis-Sentinel-Konfiguration auf allen drei Redis-Nodes an:

nano /etc/redis/sentinel.conf

[...]
protected-mode no
[...]
bind 0.0.0.0
port 26379
[...]
# sentinel monitor mymaster 127.0.0.1 6379 2
sentinel monitor mymaster 192.168.0.131 6379 2
sentinel down-after-milliseconds mymaster 1000
sentinel failover-timeout mymaster 5000
[...]

Aktivieren und starten Sie nun beide Redis-Dienste auf allen drei Redis-Nodes:

systemctl enable --now redis-server redis-sentinel

Cluster-Check

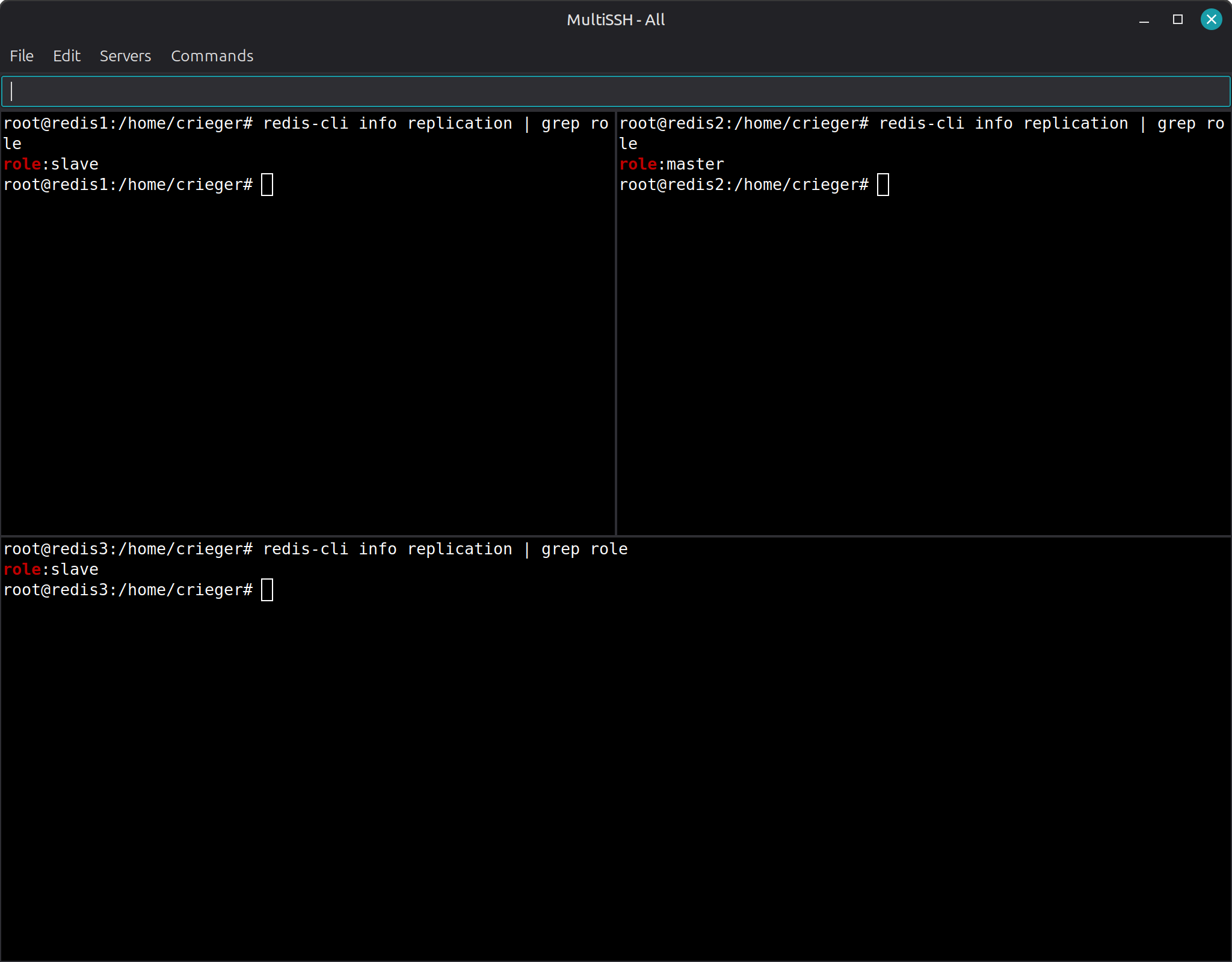

Sie können nun auf allen drei Redis-Nodes feststellen, wer im Verbund welche Redis-Rolle führt:

redis-cli info replication | grep role

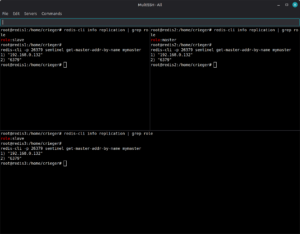

Im dargestellten Beispiel ist der Redis-Node #2 unser „Master“. Zudem können Sie den Redis-Master wie folgt identifizieren:

redis-cli -p 26379 sentinel get-master-addr-by-name mymaster

Keepalived Konfiguration

Erzeugen Sie nun die Failover-IP-Konfiguration (Keepalived) auf allen drei Redis-Nodes. Erstellen Sie dafür das zugrundeliegende Kontrollskript:

nano /etc/keepalived/check_redis_master.sh

#!/bin/bash
REDIS_CLI="/usr/bin/redis-cli"
if ! pgrep -x redis-server > /dev/null; then
    exit 1
fi
ROLE=$($REDIS_CLI --no-auth-warning role | head -1)
if [ "$ROLE" == "master" ]; then
    exit 0  # This node is master - should hold vIP
else
    exit 1  # This node is replica - should not hold vIP
fi

Erzeugen Sie anschließend die Keepalived-Konfiguration auf allen drei Redis-Nodes:

nano /etc/keepalived/keepalived.conf

global_defs {
    router_id redis_131
    enable_script_security
    script_user root
}

vrrp_script check_redis_master {
    script "/etc/keepalived/check_redis_master.sh"
    interval 1        # Check alle x Sekunden
    weight -20        # Reduziere die Prio um 20, wenn der Check fehlschlägt
    fall 2            # Benötigt 2 Fehlversuche, bis Zustand "DOWN"
    rise 3            # Benötigt 3 OK-Versuche, bis Zustand "UP/OK"
}

vrrp_instance VI_1 {
    state BACKUP
    interface eth0    # Name des NIC anpassen
    virtual_router_id 100
    priority 100      # Master hat 100, Slave 99, Slave2 98...
    advert_int 1

    authentication {
        auth_type PASS
        auth_pass fosc-it.com
    }

    virtual_ipaddress {
        192.168.0.120/22
    }

    track_script {
        check_redis_master
    }
}

Ändern Sie am Redis-Node #2 folgende Zeilen ab:

[...]
router_id redis_132
[...]
priority 99
[...]

Ändern Sie am Redis-Node #3 folgende Zeilen ab:

[...]
router_id redis_133
[...]
priority 98
[...]

Aktivieren Sie nun die Keepalived-Konfiguration auf allen drei Redis-Nodes:

chmod +x /etc/keepalived/check_redis_master.sh
systemctl restart keepalived.service

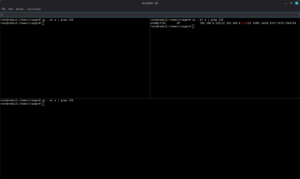

Überprüfen Sie auf allen drei Redis-Nodes, dass die IP mit der Endung 120 am Master (im Beispiel Redis-Node #2) hinterlegt wurde:

ip --br a | grep 120

Redis-Replikationstest

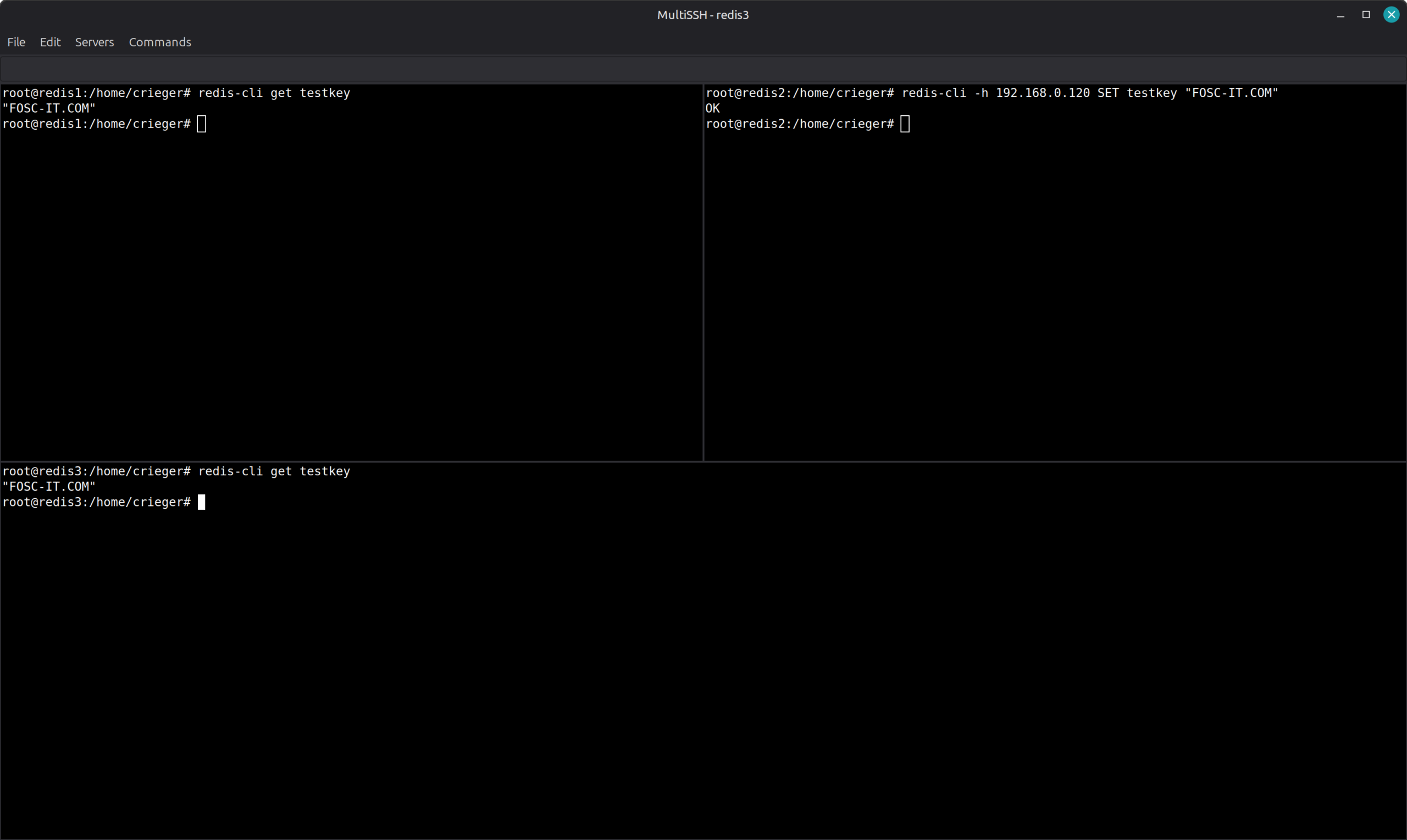

Testen Sie nun die Replikation. Verbinden Sie sich dazu über einen beliebigen Redis-Client und über die Failoverip mit dem Redis-Master

redis-cli -h 192.168.0.120 SET testkey "FOSC-IT.COM"

Erstellen Sie einen Redis-Key namens „testkey“, der den Wert „FOSC-IT.COM“ erhält. Diesen Redis-Key lassen wir uns an den anderen Redis-Nodes #2 und #3 (Slaves) anzeigen:

redis-cli get testkey

Um beispielsweise die Ausfallsicherheit einer Cloud (Nextcloud) zu erhöhen, kann diese Failover-IP als Redis-Backend verwendet werden:

nano /var/www/nextcloud/config/config.php

[...]
'redis' =>
  array (
    'host' => '192.168.0.120',
    'port' => '6379',
    'timeout' => 0.5,
    'dbindex' => 1,
  ),
[...]

Auch die PHP-Session könnten darüber ausfallsicher bereitgestellt werden. Gerne unterstützen wir Sie dabei sofern – kontaktieren Sie uns dafür gerne über die FOSC IT GmbH.
